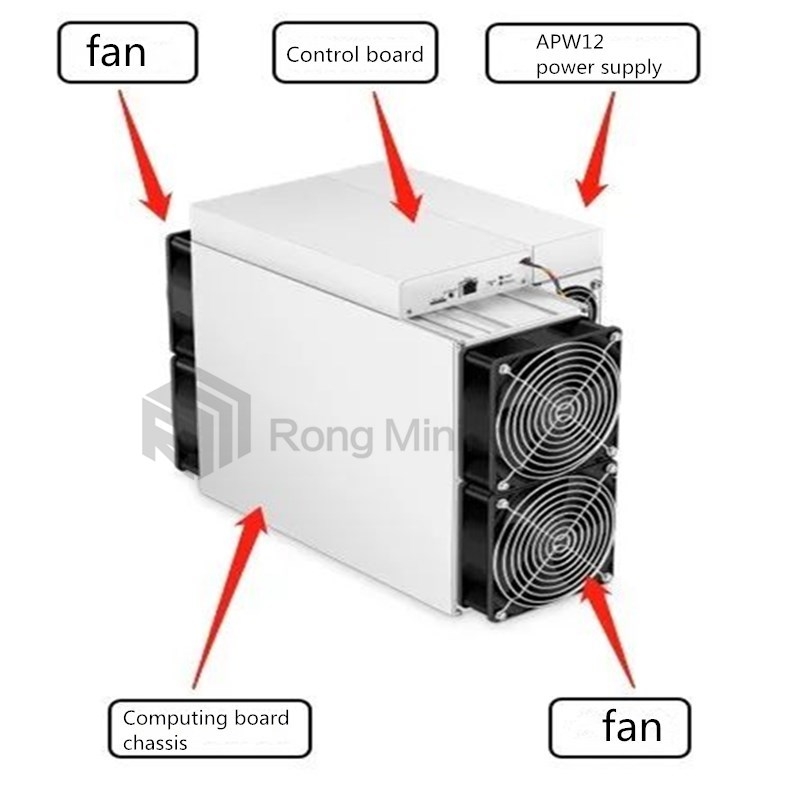

Hej alle sammen!  Jeg er ingeniør Wang fra Rongminer.  Lad mig først introducere den overordnede arkitektur af Antminer S19 Pro.  S19 Pro er hovedsageligt sammensat af 3 computertavler, 1 kontrolplade, APW12 strømforsyning og 4 køleventilatorer, som vist i følgende figur:

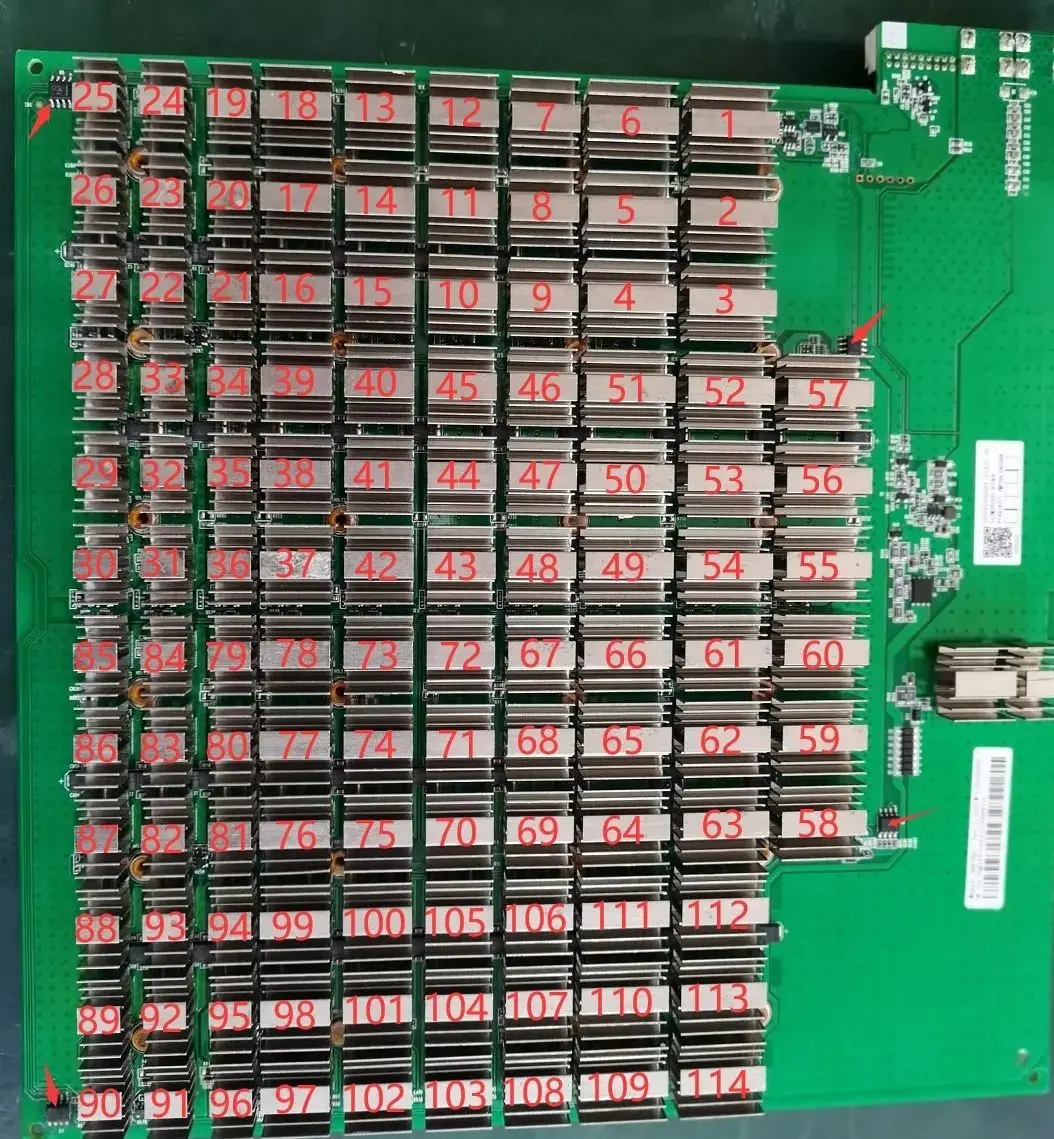

Lad os derefter se på arbejdsstrukturen i S19 Pro's interne computing board

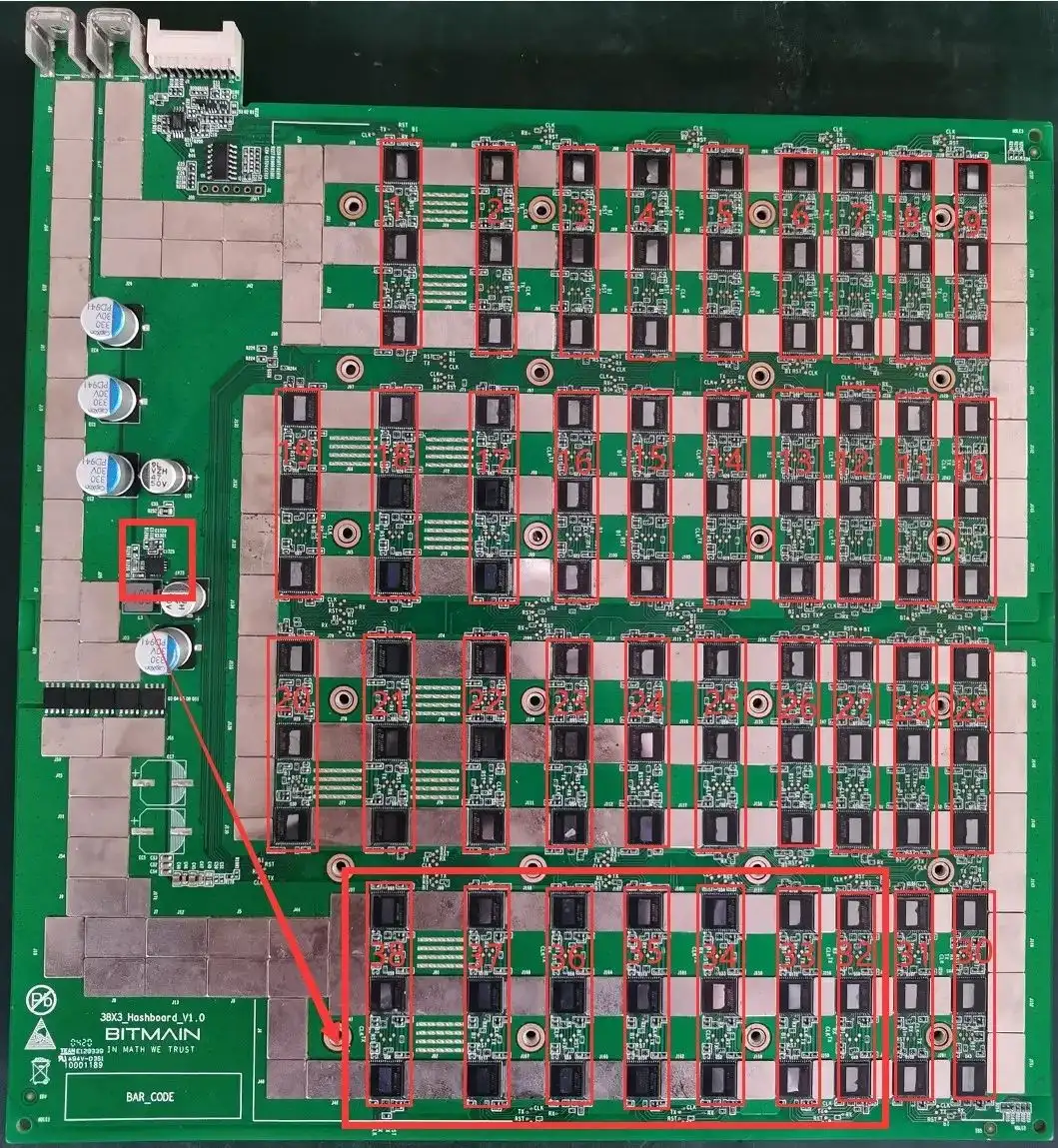

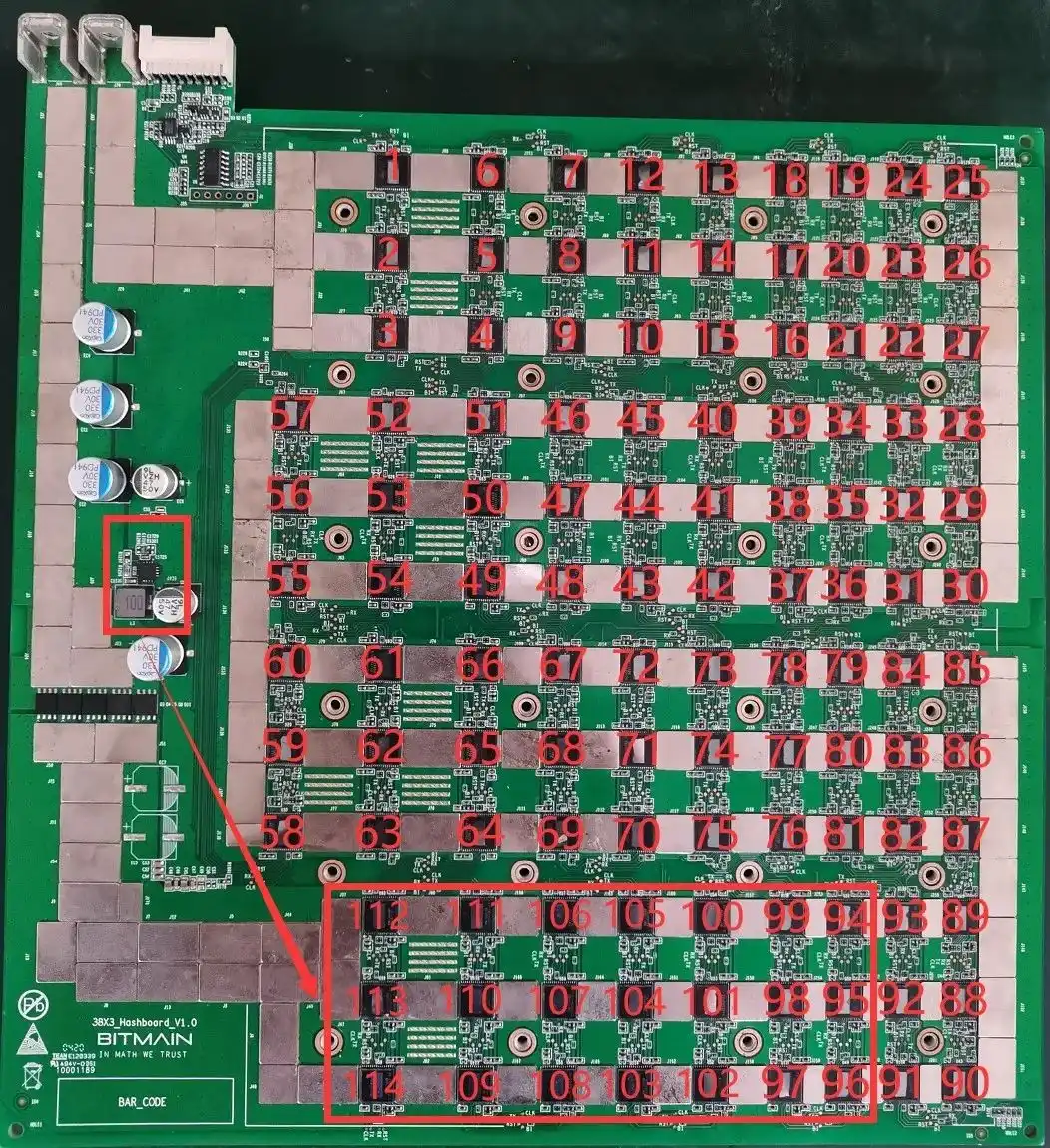

1. Antminer S19 Pro Computing Board består af 114 chips, opdelt i 38 grupper (domæner), der hver består af 3 IC'er;  Driftsspændingen for S19 Pro -chip er 0,32V;  Den 38., 37., 36., 35., 34., 33. og 32. grupper (i alt 7 grupper) drives af 20V output fra Boost Circuit Q9 til output 1,8V til LDO, og de 31. til 1. grupper drives af VDD 12.6V gennem LDO til at tilvejebringe 1,8V.  Spændingen falder med 0,32V for hvert baguddomæne.

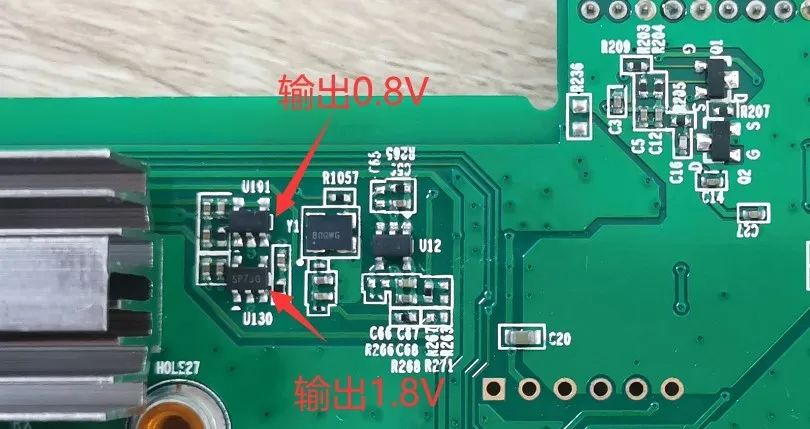

2. Alle 0,8 V leveres af den lokale 1,8V -output gennem LDO, som vist i følgende figur:

Faktisk, efter test, fungerer Antminer S19 Pro faktisk meget godt med hensyn til energiforbrugsforhold, stabilitet og andre driftsforhold under de officielt anbefalede miljøforhold.  Hvis computingkortet fungerer, inkluderer de mest almindelige fænomener rapportering 0, rapporteringsnumre og lav computerkraft.  I disse situationer kan vi håndtere dem på denne måde——

(1). Når LCD-visningen af ​​testarmaturet viser "ASIC NG: (0)", måler først den samlede spænding af domænet og 20V-boost-kredsløbet og derefter bruge et kortslutningssonde til kortslutning af RO-testpunktet og 1V8-testpunktet mellem det første og andet chips, og kør derefter Chip Finding-programmet.  Ser man på den serielle portlog, hvis 0 chips stadig findes på dette tidspunkt, vil det være en af ​​følgende situationer:

en. Brug et multimeter til at måle, om spændingen ved 1V8- og 0V8 -testpunkterne er 1,8 V og 0,8 V.  Hvis ikke, kan det være en abnormitet i 1,8V og 0,8V LDO -kredsløb af dette domæne, eller de to ASIC -chips i dette domæne er ikke loddet korrekt.  De fleste af dem er forårsaget af kortslutninger i 0,8V og 1,8V patch -filterkondensatorer (måler resistensværdierne for patchfilterkondensatorerne foran og bag på PCBA);

b. Kontroller, om kredsløbene til U2 & U3 & U4 er unormale, såsom virtuel modstandssolvering osv.;

c. Mål modstanden for R232 eller R233 med et multimeter for at se, om det er inden for 1 ohm, og læsningen hopper ikke.  Hvis ikke, skal du udskifte disse to modstande;

D. Kontroller, om der er nogen stifter på den første chip, der ikke er blevet loddet korrekt (det blev opdaget under vedligeholdelse, at der er tin på stifterne, når de blev set fra siden, men da chippen blev fjernet, blev det konstateret, at stifterne overhovedet ikke blev loddet.

(2). Hvis en chip findes i trin 1, betyder det, at den første chip og det forrige kredsløb begge er gode.  Brug en lignende metode til at fejlfinde de efterfølgende chips.  For eksempel kortslutning 1v8 testpunktet og RO -testpunktet mellem den 38. og 39. chips.  Hvis loggen kan finde de 38 chips, er der ikke noget problem med de første 38 chips;  Hvis der stadig findes 0 chips, skal du først kontrollere, om 1v8 er normal.  Hvis det er normalt, har chipsene efter 38 problemer.  Fortsæt med at bruge binær søgning, indtil den problematiske chip findes.  Hvis man antager, at der er et problem med den NTH-chip, når 1V8 og RO mellem N-1 og Nth-chips er korte cirkulerede, kan N-1-chips findes.  Når 1V8 og RO mellem NTH og N+1 -chips er korte cirkuerede, kan hele chippen ikke findes.

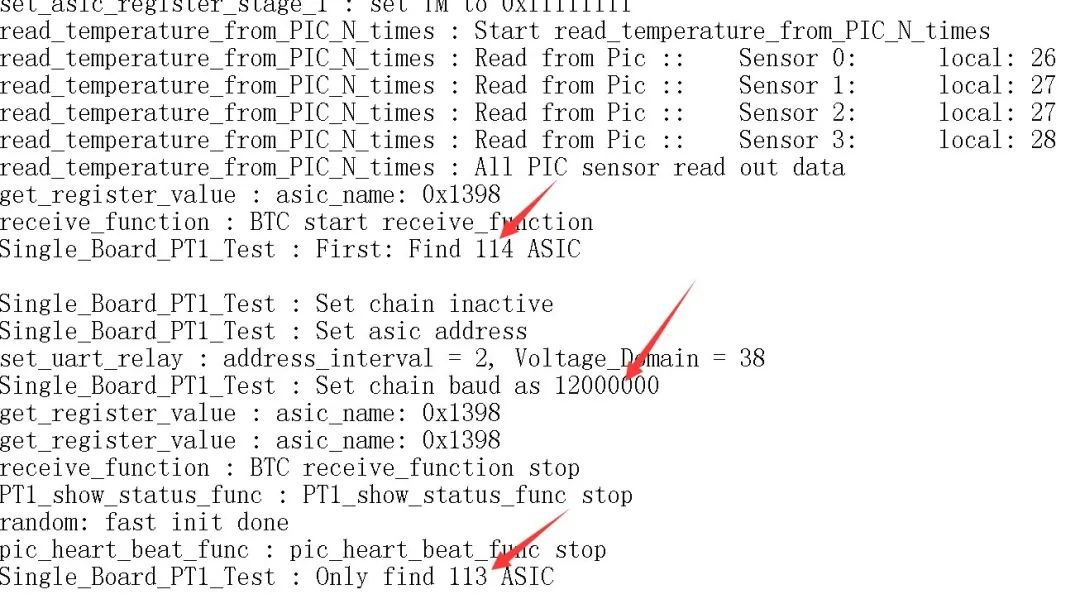

(3). Når testarmaturen LCD viser "ASIC 113: (Rapport 113)", indikerer det, at operationskortet kan detektere 114 chips ved 115200 baudhastighed, men kun 113 chips blev fundet med 12 m baudhastighed, og en chip blev ikke fundet med 12 m baud.  Reparationsmetode: Ved hjælp af den binære metode kortsluttede 1v8-testpunktet og RO-testpunktet mellem den 38. og 39. chips gennem en kortslutningssonde.  Hvis loggen kan finde de 38 chips, er de første 38 chips fine;  Hvis der er 47 kortslutninger, og lograpporterne 46, betyder det, at den 47. chip ikke kan detekteres, og at der ikke er noget problem med udseendeinspektionen.  Generelt er det tilstrækkeligt at udskifte den 47. chip.

(4). Ved test af armaturet LCD -display "ASIC NG: (X, fast rapportering af en bestemt chip)", er der to situationer:

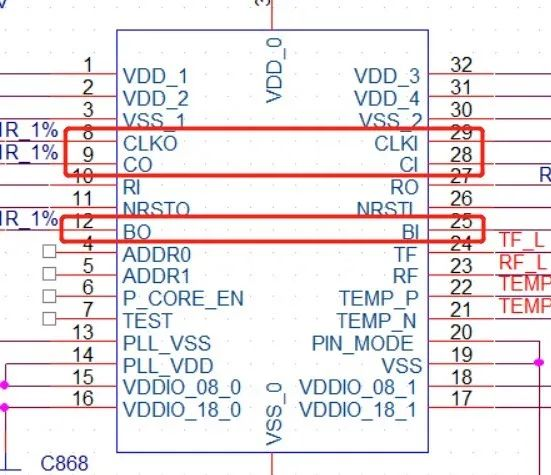

en. Det første scenarie;  Testtidspunktet er dybest set den samme som for et OK -kort (normalt ændrer værdien af ​​X ikke hver gang den testes) (testtidet henviser til tidspunktet for at trykke på starttestknappen til LCD'en, der viser resultatet "ASIC NG: (X)").  Denne situation er sandsynligvis forårsaget af unormal lodning af for- og bageste CLK-, CI- og BO -modstande af XTH -chip, så det er vigtigt at fokusere på disse 6 modstande.  Den lave sandsynlighed skyldes unormal lodning af følgende stifter i X-1, X og X+1 chips:

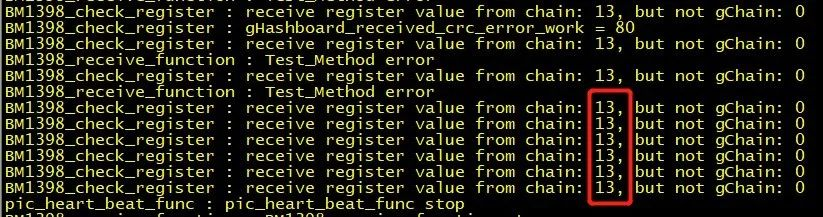

(b). Det andet scenarie;  Testtidspunktet er næsten dobbelt så længe som OK -kortet (undertiden kan X -værdien ændre sig under hver test, og undertiden x = 0);  På dette tidspunkt indeholder loggen normalt følgende oplysninger (det røde nummer er muligvis ikke nødvendigvis 13, afhængigt af hvilket socket ledningsnettet, der er tilsluttet);  Under test antages det, at domænespændingerne for næsten alle domæner foran den unormale position er mindre end 0,3V, og domænespændingen for det bageste domæne er næsten alle højere end 0,34V.  Denne situation er forårsaget af, at chippen ikke er loddet korrekt, normalt 1,8 V, 0,8 V, RXT, CLK er ikke loddet korrekt.  Foreslå direkte måling af domænespændingen for at finde, hvor problemet forekommer.  1V8- og RO-kortslutningsmetoder, der anvendes i trin 1, kan også finde placeringen af ​​anomalien.

(c). På nuværende tidspunkt har det meste af vedligeholdelsesoplevelsen fundet mikro-kortslutninger (0-gennem-hundrede ohm) mellem signaler, der er forårsaget af den lave modstand af chipstifter.  Du kan først bruge en varm luftpistol til at lodde og se, om det er OK.

(5). Hvis computerkraften i et enkelt tavle er lav, er her en praktisk og hurtig metode til at lokalisere og reparere den - det vil sige, log ind på IP gennem Putty -software for at observere, om domænernes arbejdsspænding og ikke -tilbagevenden af ​​dette kort er normalt og reparerer det i henhold til Puttys logoplysninger.

Den specifikke operation er som følger:

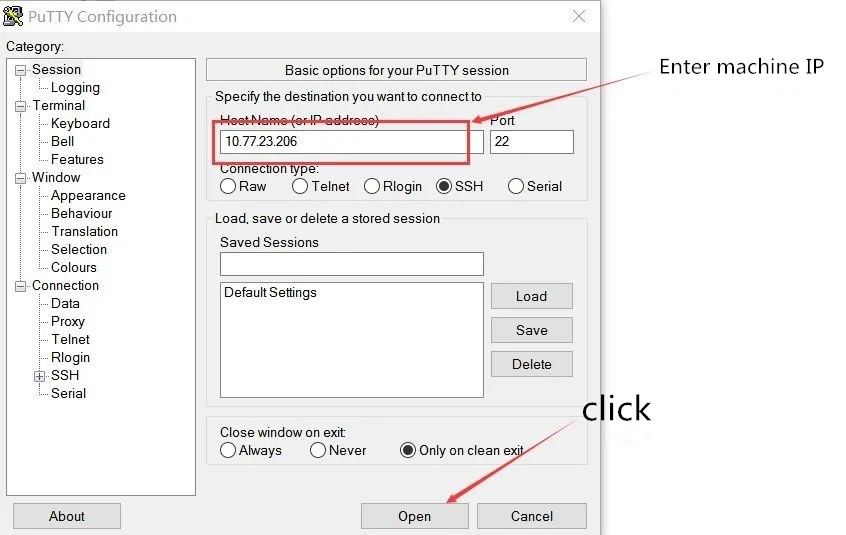

(1). Åbn maskinens IP -adresse med inputproblemer, og klik på Åbn

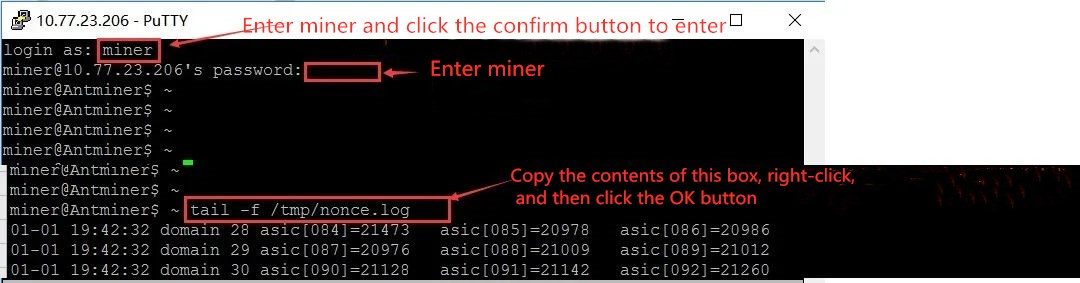

(2). Ved at indtaste brugernavnet, adgangskoden og testkommandoen kan du se status for ikke -retur- og spændingsdomæne.  Hvis der er unormale forhold i ikke -og -domænespænding, kan du måle og reparere baseret på den trykte unormale chip.

Endelig vil jeg gerne dele med dig en reparationsproces i håb om at yde hjælp til alles tænkning, når de reparerer minemaskiner:

Ovenstående er min ingeniørs kvalitetsanalyse og behandlingsmetode til S19 -maskinen.  Hvis du har spørgsmål, kan du konsultere os
